电子配件
温湿度控制器电路板,温湿度控制板
产品类型: | 电子配件 |
浏览人次: | 78 |
发布时间: | 2016/7/18 11:10:01 |
************************************************ 清单: 1、电容式温湿度传感器 一根 2、温湿度控制板 一块 ****************************************************

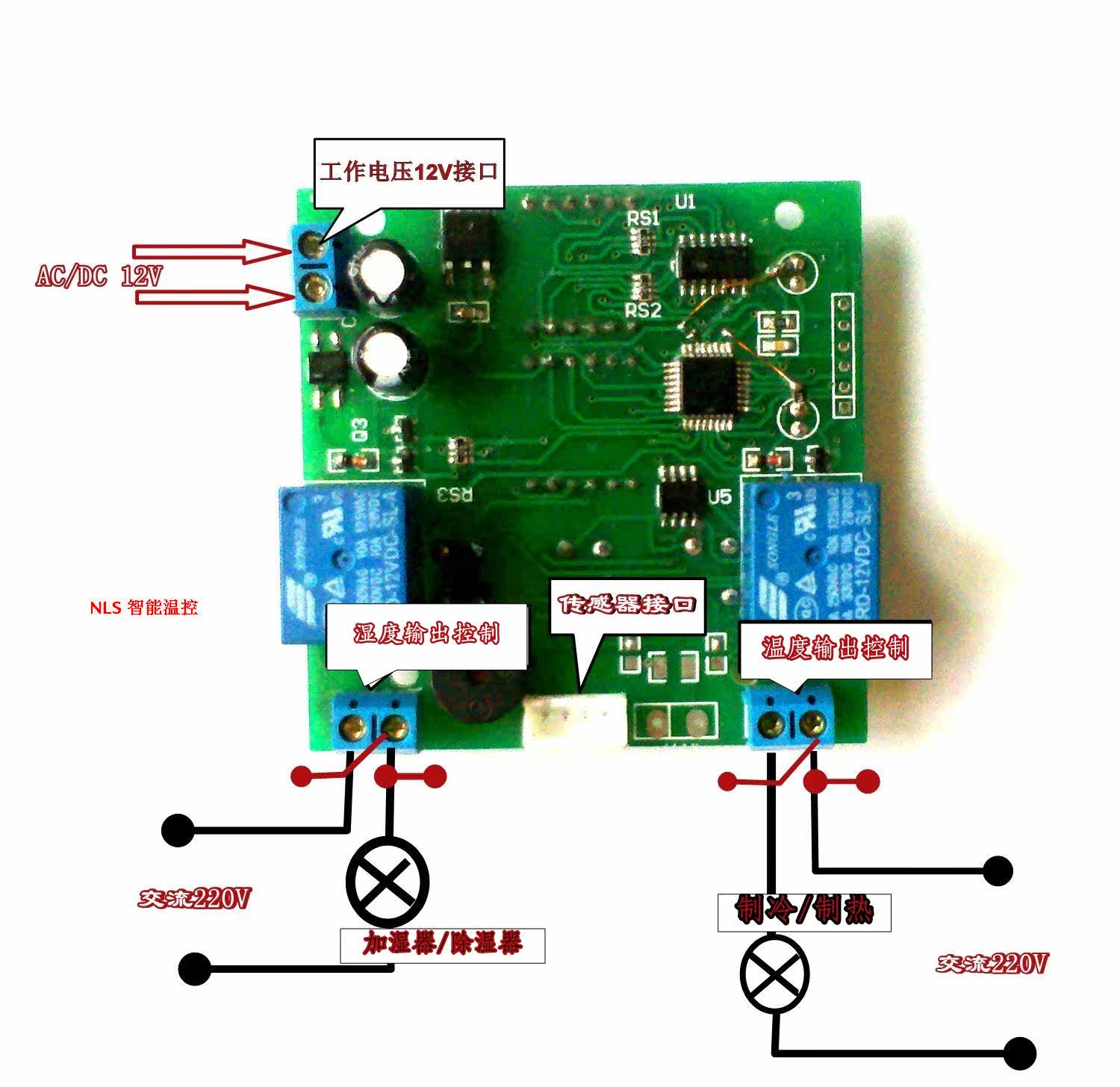

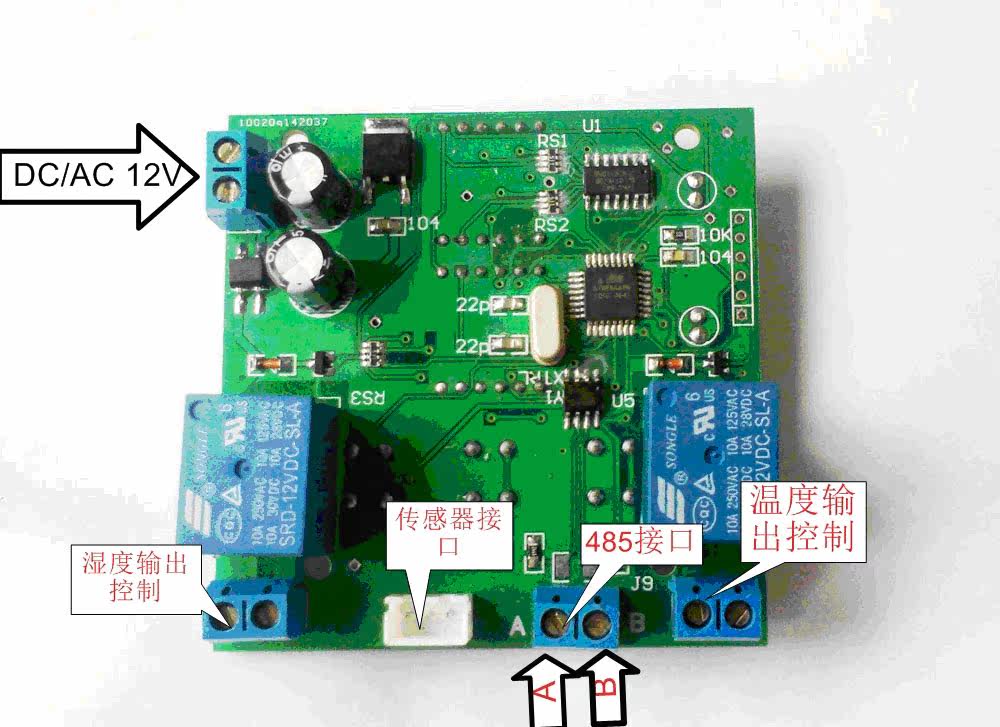

1.温度测量范围0到80°C 2.湿度测量范围0%RH到99.9%RH 3.温度分辨率0.1°C,湿度分辨率0.1%RH(控制精度0.1) 4.工作电压12V,交流直流都可以 5.带断电参数记忆保护功能 6.体积:7CM×7CM×3CM 7、通信接口:RS485 8、通信协议:MODBUS-RTU 9、通信格式: 9600,n,8,1
2、主显示窗设置时显示字符的意义 S02:停止温度设置符号 SC1:温度修正值设置符号 S03:启动湿度设置符号 S04:停止湿度设置符号 SC2:湿度修正值设置符号 Abb:通信地址设置符号 常按设置键3秒进入参数设置菜单,温度显示窗显示启动温度值设置符“SO1”, 湿度显示窗显示启动温度值。 例如设置启动温度为23.4度, 进入设置菜单,小数位闪烁,按设置减键将小数位设置为4,再按设置加移位到个位上闪烁,按设置减键将个位设置为3,再按设置加移位到十上闪烁,按设置减键将十位设置为2,最后按功能键保存 停止温度值设置“SO2”(设置方式同SO1),
温度修正值设置“SC1”,通过设置加和设置减进设置,按设置键保存设置 启动湿度值设置“SO3”(设置方式同SO1), 停止湿度值设置“SO4”(设置方式同SO1), 湿度修正值设置“SC2”,通过设置加和设置减进设置,按设置键保存设置 通信地址设置“add”,通过设置加和设置减进设置,按设置键保存设置 设置完成进入工作模式 设置实例
1、 设温度50.5度通电,45.5度断电 将SO1设为50.5,SO2设为45.5。
2、 设温度45.5度通电,50.5度断电
将SO1设为45.5,SO2设为50.5。
3、 设湿度50.5度通电,45.5度断电
将SO3设为50.5,SO4设为45.5。
4、 设湿度45.5度通电,50.5度断电
将SO3设为45.5,SO4设为50.5。
若显示“--.-”,请检查传感器是否传感器断路或损坏,此时仪表自动启动保护功能,将负载供电切断,须排除故障
后方可再使用

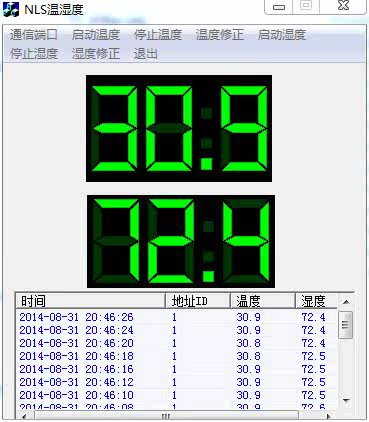

四、▲通讯命令 命令字列表 命令字(16进制)功能描述 03 读寄存器状态 06 写寄存器
功能03:读寄存器状态 主机命令从机地址+命令字+欲读寄存器地址+欲读字个数+校验 (CRC16) 1 byte + 1 byte + 2 bytes + 2 bytes + 2 bytes 从机回送从机地址+命令字+读到字长度+寄存器内容+校验 (CRC16) 1 byte + 1 byte + 1byte + n bytes + 2 bytes
功能06:写寄存器 主机命令从机地址 +命令字 +欲写字首地址 +欲写字 +校验位(CRC16) 1 byte + 1 byte + 2 bytes + 2 bytes + 2 bytes 从机回送从机地址 +命令字 +欲写字首地址 +欲写字 +校验位(CRC16) 1 byte + 1 byte + 2 bytes + 2 bytes + 2 bytes
3.寄存器信息表:
|
